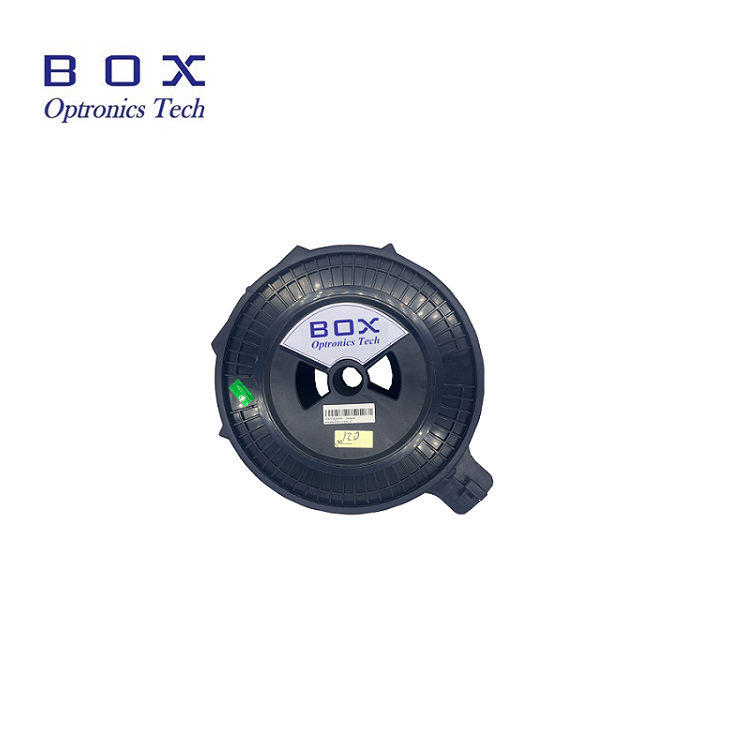

Pasywne włókna dopasowujące o grubości 1,5 um firmy Boxoptronics są dopasowane do włókna erbowo-iterbowego utrzymującego polaryzację. Wysoka wydajność dopasowania zmniejsza straty podczas splicingu i zapewnia wysoką wydajność wyjściową włókna erbowo-iterbowego utrzymującego polaryzację w zastosowaniach systemowych.
Pasywne włókna dopasowujące o grubości 1,5 um firmy Boxoptronics są dopasowane do włókna erbowo-iterbowego utrzymującego polaryzację. Wysoka wydajność dopasowania zmniejsza straty podczas splicingu i zapewnia wysoką wydajność wyjściową włókna erbowo-iterbowego utrzymującego polaryzację w zastosowaniach systemowych.
Lepsza niezawodność światłowodu;
Wysokie właściwości dwójłomności.
Bezpieczny dla oczu laser światłowodowy (1,5 um);
Dalmierz laserowy, radar laserowy.
| Nr części: | BGDF-PM-6/125 | BGDF-PM-9/125 | BGDF-PM-25/300 | BGDF-LMA-30/250 |
| Długość fali roboczej | 1450-1600 nm | 1450-1600 nm | 1530-1800 nm | 1500-1625 nm |
| Podstawowa apertura numeryczna | 0,18±0,01 | 0,12±0,01 | 0,085±0,01 | 0,090±0,010 |
| Apertura numeryczna okładziny wewnętrznej | ≤ 0,46 | ≤ 0,46 | ≤ 0,46 | ≤ 0,46 |
| Średnica pola trybu przy 1550 nm | 6,5 ± 0,5 μm | 10,5 ± 0,7 μm | - | - |
| Długość fali odcięcia | ¤1430 nm | ¤1430 nm | - | - |
| Tłumienie rdzenia przy 1550 nm | ≤ 10,0 dB/km | ≤ 2,0 dB/km | - | ¤ 15,0 dB/km |
| Tłumienie okładziny przy 1095 nm | ≤ 15,0 dB/km | ≤ 15,0 dB/km | ≤ 15,0 dB/km | ¤ 30,0 dB/km |
| Dwójłomność | >1,5 × 10-4 | >2,5 × 10-4 | >2,5 × 10-4 | - |
| Średnica rdzenia | 6,0 ± 0,5 μm | 9,0 ± 1,0 μm | 25,0 ± 2,0 μm | 30,0 ± 2,0 µm |
| Wewnętrzna średnica okładziny | 125,0 ± 1,0 μm | 125,0 ± 1,0 μm | 300,0 ± 8,0 μm | 250,0 ± 5,0 µm |
| Kształt okładziny wewnętrznej | Okrągły | Okrągły | Okrągły | Okrągły |
| Koncentryczność pakietu rdzenia | ≤ 0,50 µm | ≤ 0,50 µm | ≤ 2,00 µm | ≤ 0,50 µm |
| Średnica powłoki | 245,0 ± 5,0 μm | 245,0 ± 5,0 μm | 450,0 ± 15,0 μm | 395,0 ± 10,0 µm |
| Materiał okładziny zewnętrznej | Żywica o niskim współczynniku załamania światła | Żywica o niskim współczynniku załamania światła | Żywica o niskim współczynniku załamania światła | Żywica o niskim współczynniku załamania światła |
| Materiał matrycy | - | - | - | Kwarc |
| Siła mechaniczna | ≤ 100 kpsi (0,69 GN/m2) | ≤ 100 kpsi (0,69 GN/m2) | ≤ 100 kpsi (0,69 GN/m2) | ≤ 100 kpsi (0,69 GN/m2) |
Wszystkie produkty zostały przetestowane przed wysyłką;
Wszystkie produkty posiadają 1-3 lata gwarancji. (Po okresie gwarancji jakości zaczęto naliczać odpowiednią opłatę serwisową.)
Doceniamy Twoją firmę i oferujemy natychmiastową politykę zwrotów w ciągu 7 dni. (7 dni po otrzymaniu przedmiotów);
Jeśli przedmioty zakupione w naszym sklepie nie są doskonałej jakości, to znaczy nie działają elektronicznie zgodnie ze specyfikacjami producenta, po prostu zwróć je do nas w celu wymiany lub zwrotu pieniędzy;
Jeśli elementy są wadliwe, prosimy o poinformowanie nas w ciągu 3 dni od daty dostawy;
Wszelkie przedmioty muszą zostać zwrócone w oryginalnym stanie, aby kwalifikować się do zwrotu pieniędzy lub wymiany;
Kupujący jest odpowiedzialny za wszystkie poniesione koszty wysyłki.
A: Długość fali pasma C i pasma L.
P: Jakie są wymagania dotyczące mocy wyjściowej?Odp .: Optronics Box można dostosować do własnych wymagań.
