Dioda laserowa motylkowa 1030nm 200mW 100KHz DFB

1030nm 200mW 100KHz Dioda laserowa motylkowa DFB to dioda laserowa motylkowa DFB o dużej mocy i wąskiej szerokości linii, szeroko stosowana jako źródło nasion dla laserów światłowodowych lub do precyzyjnych pomiarów spektralnych.

Wyślij zapytanie

Opis produktu

1.Podsumowanie:

Dioda laserowa motylkowa DFB o mocy 1030 nm i mocy 200 mW, częstotliwości 100 kHz to dioda laserowa motylkowa DFB o dużej mocy i wąskiej szerokości linii. Szeroko stosowana jako źródło początkowe dla laserów światłowodowych lub do precyzyjnych pomiarów spektralnych.

2. Funkcje:

• 200 mW Wysoka moc wyjściowa;

• Wąska szerokość linii poniżej 100 kHz;

• Włókno PM powyżej 18 dB, wysoki PER;

• Pakiet motylkowy 14PIN;

• Wewnętrzna termoelektryczna pompa ciepła i fotodioda monitorująca;

• Wysoka niezawodność sprawdzona w praktyce.

Niezawodność:Telcordia GR-468. RoHS

3. Aplikacje:

• Źródło początkowe dla laserów;

• Spektroskopia;

• Wykrywanie optyczne.

4. Absolutne maksymalne oceny

Parametr	Symbol	Min.	Maks.	Jednostka
LD Prąd wsteczny	IR	-	2	V
LD Prąd przewodzenia	JEŚLI	-	500	mama
MPD Napięcie wsteczne	VMPD	-	20	V
Napięcie chłodnicy termoelektrycznej	VTEC	-	4.8	V
Prąd chłodnicy termoelektrycznej	ITEC	-	2.5	A
Temperatura obudowy operacyjnej	współwłaściciel	-45	70	℃
Temperatura przechowywania	TSTG	-40	85	℃
Wilgotność przechowywania	-	5	85	%RH
Wyładowania elektrostatyczne (ESD)	VSD	-	500	V
Temperatura lutowania ołowiu	STEMP	-	260	℃
Czas lutowania ołowiu	CZAS		10	sek

5. Charakterystyka elektrooptyczna (temperatura lasera 25 ℃):

Parametr	Symbol	Stan	Min.	Typ.	Maks.	Jednostka
Środkowa długość fali	λc	TL = 15 ~ 35 ℃ CW	1028	1030	1032	nm
Optyczna moc wyjściowa	PO	TL = 25 ℃	-	200	-	mW
Prąd progowy	TO	TL = 25 ℃	-	45	70	mama
Napięcie robocze	VOP	POP= 200 mW (CW)	-	-	2.5	V
Prąd roboczy	Iop	POP= 200 mW (CW)	-	300	500	mama
Szerokość linii	Δλ	-	-	30	100	kHz
Współczynnik tłumienia trybu bocznego	SMSR	-	-	40	-	dB
Współczynnik ekstynkcji polaryzacji	Ostry dyżur	-	18	-	-	dB
Temp. współczynnik długości fali	Δλ/ΔT	-	-	0.08	-	nm/℃
Reakcja MPD	IMON/POP	@-5V napięcie polaryzacji	1	-	30	µA/mW
Oporność termistora	RTH	-	9.5	10	10.5	KΩ

6. Dane techniczne światłowodu:

Parametry	Opis
Typ włókna	PM980
Typ warkocza	Luźna tuba o średnicy 900 μm
Długość warkocza	1,2 ± 0,1 m
Typ złącza	FC/APC

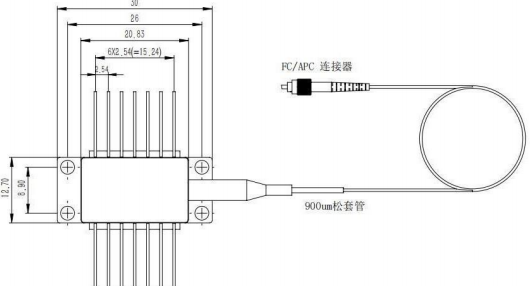

7. Rysunek opakowania i definicja PIN-OUT (jednostka: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Typ 2

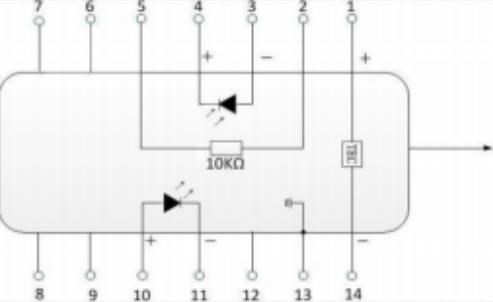

SZPILKA	Opis	SZPILKA	Opis
1	TEC(+)	14	TEC(-)
2	Termistor	13	Podstawa sprawy
3	Anoda monitora PD (-)	12	NC
4	Katoda monitora PD (+)	11	Katoda laserowa (-)
5	Termistor	10	Anoda laserowa (+)
6	NC	9	NC
7	NC	8	NC
