Dioda laserowa motylkowa DFB o długości fali 1064 nm i mocy 200 mW

Dioda laserowa motylkowa DFB 1064 nm i mocy 200 mW to laser o wąskiej szerokości linii o szerokości linii 100 kHz i mocy wyjściowej do 200 mW, który jest szeroko stosowany w źródłach nasion lasera światłowodowego i lidarze.

Wyślij zapytanie

Opis produktu

Dioda laserowa motylkowa DFB o długości fali 1064 nm i mocy 200 mW to laser o wąskiej szerokości linii o szerokości linii 100 kHz i mocy wyjściowej do 200 mW, który jest szeroko stosowany w źródłach nasion lasera światłowodowego i lidarze.

Właściwości diody laserowej motylkowej DFB 1064nm i mocy 200 mW

200 mW Wysoka moc wyjściowa;

Wysoka niezawodność sprawdzona w praktyce;

Pigtail światłowodowy Hi1060 SM lub PM980-HP;

Pakiet motylkowy 14PIN;

Wewnętrzna termoelektryczna pompa ciepła i fotodioda monitorująca;

Niezawodność:Telcordia GR-468. RoHS

Zastosowania diody laserowej motylkowej DFB 1064nm 200 mW:

Źródło nasion dla laserów;

Spektroskopia;

Wykrywanie optyczne.

Absolutne maksymalne oceny

Parametr	Symbol	Min.	Maks.	Jednostka
Maksymalne napięcie robocze	V	-	2.5	V
Maksymalny prąd roboczy	I	-	500	mama
MPD Napięcie wsteczne	VMPD	-	20	V
Napięcie chłodnicy termoelektrycznej	VTEC	-	4.8	V
Prąd chłodnicy termoelektrycznej	ITEC	-	1.8	A
Temperatura obudowy operacyjnej	współwłaściciel	-20	60	℃
Temperatura przechowywania	TSTG	-40	85	℃
Wilgotność przechowywania	-	5	85	%RH
Wyładowania elektrostatyczne (ESD)	VSD	-	500	V
Temperatura lutowania ołowiu	STEMP	-	260	℃
Czas lutowania ołowiu	CZAS		10	sek

Charakterystyka elektrooptyczna (temperatura lasera 25 ℃):

Parametr	Symbol	Stan	Min.	Typ.	Maks.	Jednostka
Środkowa długość fali	λc	TL = 15 ~ 35 ℃ CW	1062	1064	1066	nm
Optyczna moc wyjściowa	PO	TL = 25 ℃	-	200	-	mW
Prąd progowy	TO	TL = 25 ℃	-	45	70	mama
Napięcie robocze	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Prąd roboczy	Iop	IOP = 200 mA (CW)	-	300	500	mama
-3dB Szerokość widma	Δλ	-	-	0.03	-	nm

Współczynnik tłumienia trybu bocznego	SMSR	-	-	40	-	dB
Współczynnik ekstynkcji polaryzacji	Ostry dyżur	-	18	-	-	dB
Temp. współczynnik długości fali	Δλ/ΔT	-	-	0.08	-	nm/℃
Reakcja MPD	IMON/POP	@-5V napięcie polaryzacji	1	-	30	µA/mW
Oporność termistora	RTH	-	9.5	10	10.5	KΩ

Dane techniczne światłowodu:

Parametry	Opis
Typ włókna	Hi1060 lub PM980
Typ warkocza	Luźna tuba o średnicy 900 μm
Długość warkocza	1,0 ± 0,1 m
Typ złącza	FC/APC

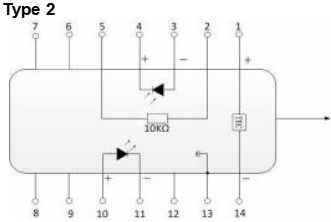

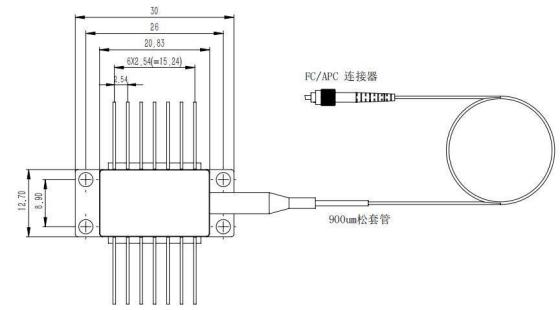

Rysunek opakowania i definicja PIN-OUT (jednostka: mm):

SZPILKA	Opis	SZPILKA	Opis
1	TEC(+)	14	TEC(–)
2	Termistor	13	Podstawa sprawy
3	Anoda monitora PD (-)	12	NC
4	Katoda monitora PD (+)	11	Katoda laserowa (-)
5	Termistor	10	Anoda laserowa (+)
6	NC	9	NC
7	NC	8	NC

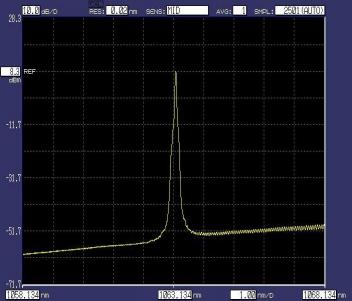

Typowe widmo optyczne

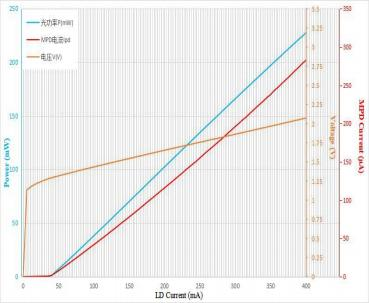

Widmo (Pop=200mW,25℃) Krzywe prądu lekkiego i napięcia (25 ℃)

Informacje dotyczące zamawiania:

BFLD	-XXXX	-X	XX	-XX	X
Typ lasera	Długość fali	Moc wyjściowa	Typ włókna	Złącze	PIN-OUT
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM: PM980	FA: FC/APCOInne	NULL: 14PIN typ 2 dostosowany (10PIN)

Np.:BFLD-1060-2HSM-FA (Informacje dotyczące zamówienia: dioda laserowa DFB Butterfly o długości fali 1064 nm i mocy wyjściowej 200 mW oraz włókno SM Hi1060 ze złączem FC/APC, PIN-OUT typu 2).
