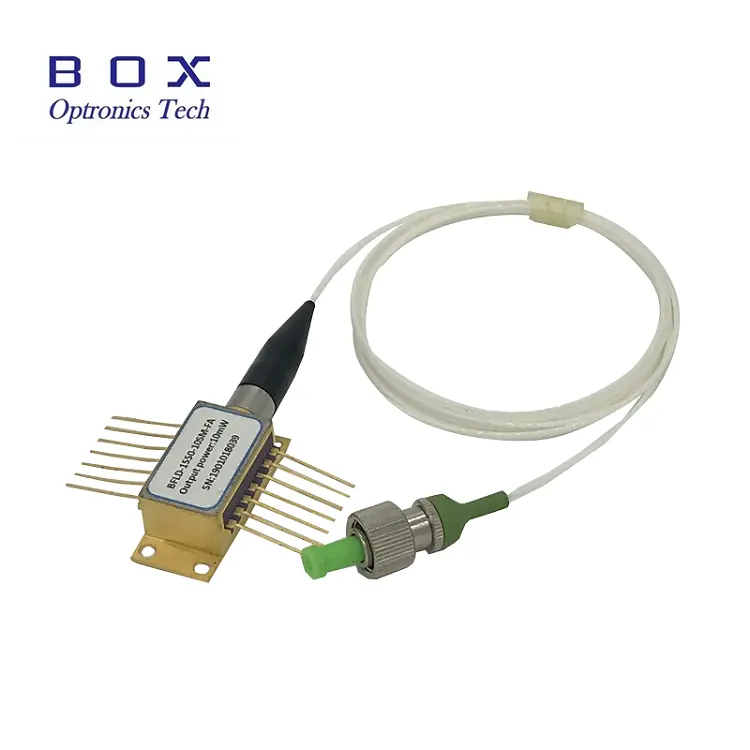

Dioda laserowa DFB 1532,68 nm 10 mW do wykrywania acetylenu C2H2

Dioda laserowa DFB 1532,68 nm i mocy 10 mW do modułu detekcji acetylenu C2H2 to opłacalna, wysoce spójna dioda laserowa. Układ diody laserowej DFB jest zapakowany w standardową, hermetycznie zamkniętą obudowę motylkową 14PIN z wbudowanym TEC, izolatorem i PD.

Wyślij zapytanie

Opis produktu

Dioda laserowa DFB 1532,68 nm i moc 10 mW do modułu detekcji acetylenu C2h2 to opłacalna, wysoce spójna dioda laserowa. Układ diody laserowej DFB jest zapakowany w standardową, hermetycznie zamkniętą obudowę motylkową 14PIN z wbudowanym TEC, izolatorem i PD.

Cechy

Wysokowydajny laser z rozproszonym sprzężeniem zwrotnym (DFB) ze studnią wielokwantową (MQW);

Standardowy w branży pakiet motylkowy 14PIN;

Wbudowany TEC i izolator optyczny.

Aplikacje

Czujniki światłowodowe;

Wykrywanie acetylenu;

Źródła laserowe.

Charakterystyka elektrooptyczna (T = 25 ℃)

Parametr	Symbol	Stan	Min.	Typ.	Maks.	Jednostka
Środkowa długość fali	λc	TL = 15 ~ 35 ℃ CW	1531.68	1532.68	1533.68	nm
Optyczna moc wyjściowa	PO	-	10	-	-	mW
Prąd progowy	TO	-	-	-	20	mama
Prąd roboczy	IOP	PO= 10 mW (CW)	-	-	100	mama
Szerokość linii widmowej	LW		-	-	10	MHz
Napięcie przewodzenia lasera	VF	Moc wyjściowa CW 10mW	-	-	2.5	V
Monitoruj ciemny prąd	ID	-	-	-	0.2	uA
Współczynnik tłumienia trybu bocznego	SMSR	CW	35	40	-	V
Izolacja optyczna	-		30	-	-	dB
Oporność termistora	RTH	TL = 25 ℃	9.5	10	10.5	KΩ
Prąd TEC	ITEC	TL = 25 ℃, TC = 70 ℃	-	-	1.5	A
Napięcie TEC	VTEC	TL = 25 ℃, TC = 70 ℃	-2,5	-	3.5	V
Współczynnik temperaturowy długości fali	Δλ/ΔT	Temperatura TEC od 15 ℃ do 35 ℃	-	0.09	-	nm/℃
Współczynnik prądu długości fali	Δλ/ΔΙ	-	-	0.01	-	nm/mA

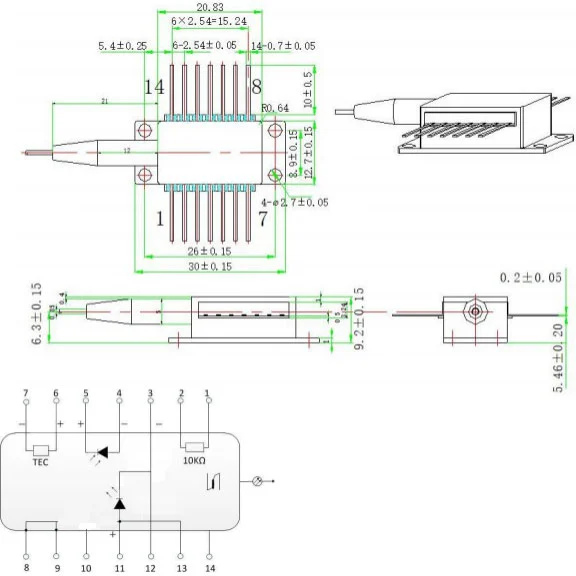

Rysunek opakowania i definicja PIN-OUT (jednostka: mm)-pin telekomunikacyjny

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

SZPILKA	Opis	SZPILKA	Opis
1	Termistor	14	NC
2	Termistor	13	Anoda laserowa(+)
3	Katoda LD(-)	12	Katoda laserowa(-)
4	Anoda PD (+)	11	Anoda laserowa(+)
5	Katoda PD(-)	10	NC
6	TEC(+)	9	Podstawa sprawy
7	TEC(–)	8	Podstawa sprawy

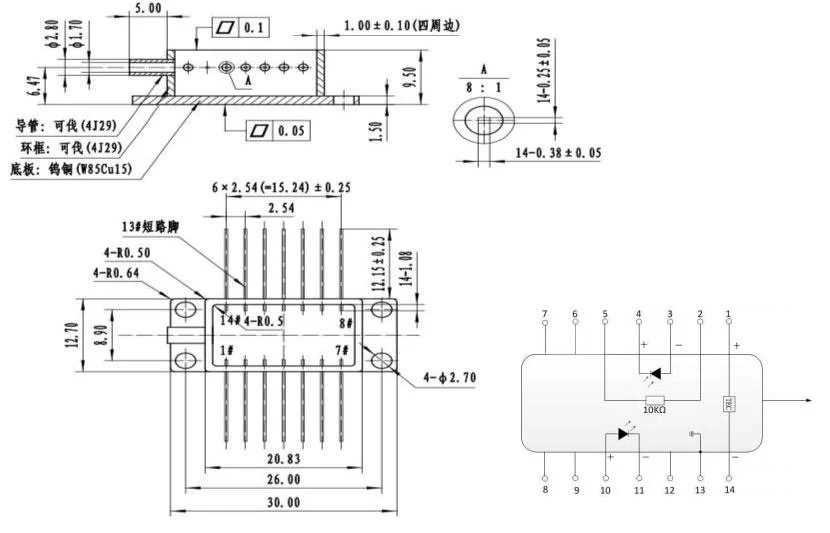

Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - sworzeń pompy

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

SZPILKA	Opis	SZPILKA	Opis
1	TEC(+)	14	TEC(–)
2	Termistor	13	Podstawa sprawy
3	Anoda monitora PD (-)	12	NC
4	Katoda monitora PD (+)	11	Katoda laserowa (-)
5	Termistor	10	Anoda laserowa (+)
6	NC	9	NC
7	NC	8	NC

Dostarczanie, wysyłka i serwowanie

Wszystkie produkty zostały przetestowane przed wysyłką;

Wszystkie produkty objęte są 1-3-letnią gwarancją. (Po upływie okresu gwarancji jakości naliczana jest odpowiednia opłata za usługę serwisową.)

Doceniamy Twoją firmę i oferujemy natychmiastową politykę zwrotu w ciągu 7 dni. (7 dni od otrzymania przedmiotów);

Jeśli produkty zakupione w naszym sklepie nie są doskonałej jakości, to znaczy nie działają pod względem elektronicznym zgodnie ze specyfikacjami producenta, po prostu zwróć je nam w celu wymiany lub zwrotu pieniędzy;

Jeśli elementy są wadliwe, prosimy o powiadomienie nas w ciągu 3 dni od daty dostawy;

Wszelkie elementy muszą zostać zwrócone w oryginalnym stanie, aby kwalifikować się do zwrotu pieniędzy lub wymiany;

Kupujący jest odpowiedzialny za wszystkie poniesione koszty wysyłki.

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

Często zadawane pytania

P: Czy dostępne są inne długości fal?

Odp.: Możemy zapewnić długość fali w paśmie C lub L.

P: Czy może zrobić więcej dzięki mocy?

Odp.: 20 mW jest opcjonalne.
