Laser pompy 980 nm wykorzystuje płaską konstrukcję z układem na podnośniku. Chip o dużej mocy jest hermetycznie uszczelniony w 14-pinowym opakowaniu motylowym bez epoksydowym i bez strumienia i wyposażony w termistor, chłodnię termoelektryczną i diodę monitorującą. Laser pompy 980 nm wykorzystuje stabilizację FBG do „zablokowania” długości fali emisji. Zapewnia bez hałasu spektrum wąskiego pasma, nawet pod zmianami temperatury, prądu napędowego i optycznego sprzężenia zwrotnego. Jest to źródło światła dla wzmacniacza światłowodowego używanego w optycznych sieciach komunikacyjnych. Główne rodzaje wzmacniaczy światłowodowych to EDFA i FRA.

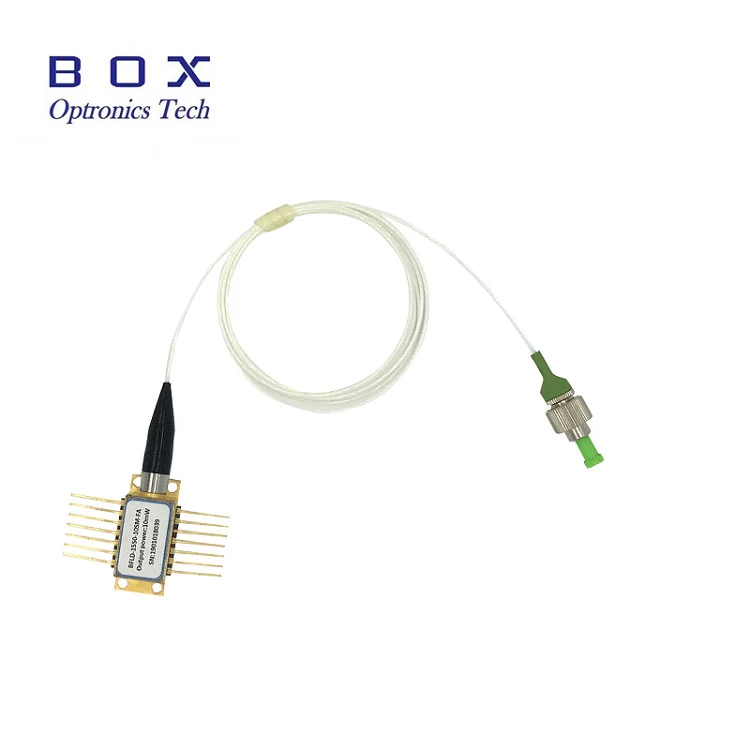

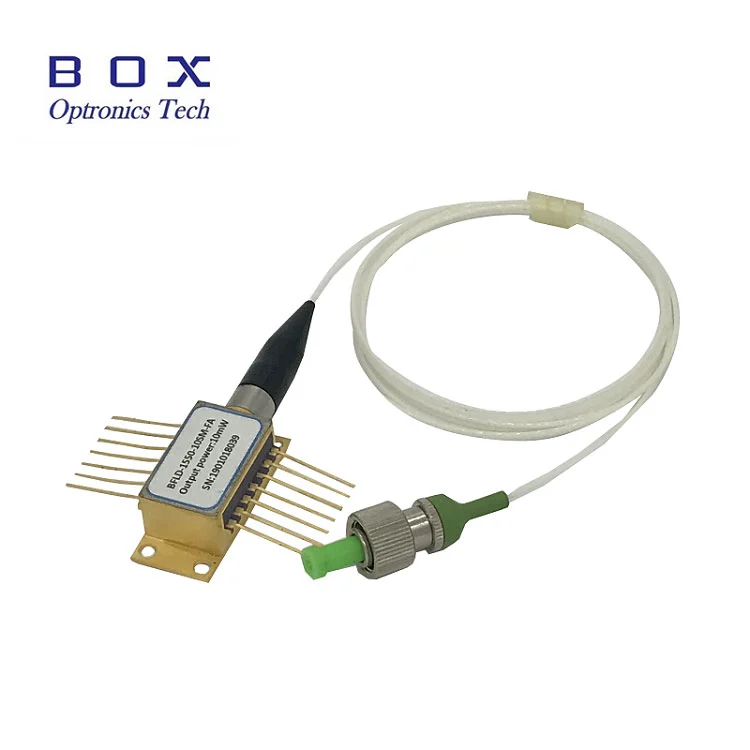

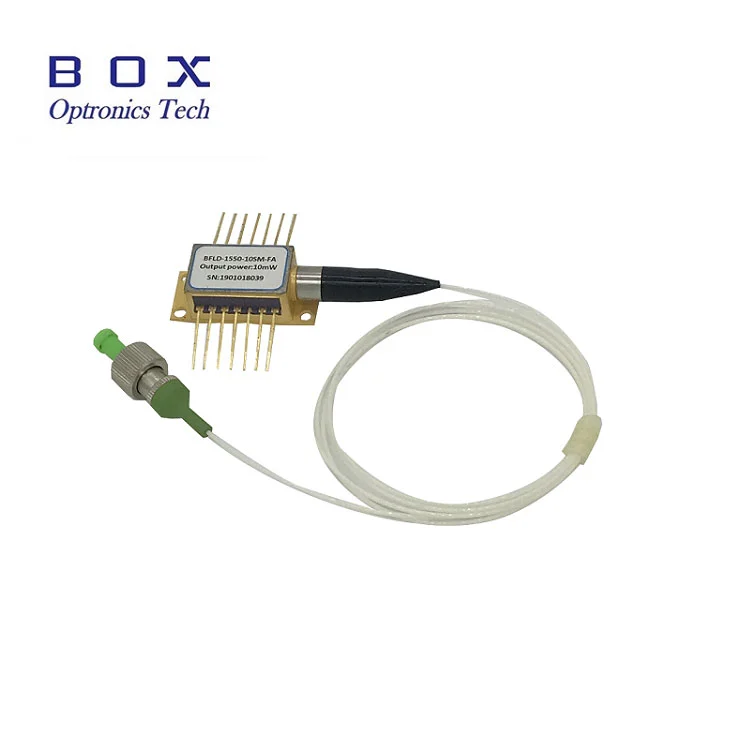

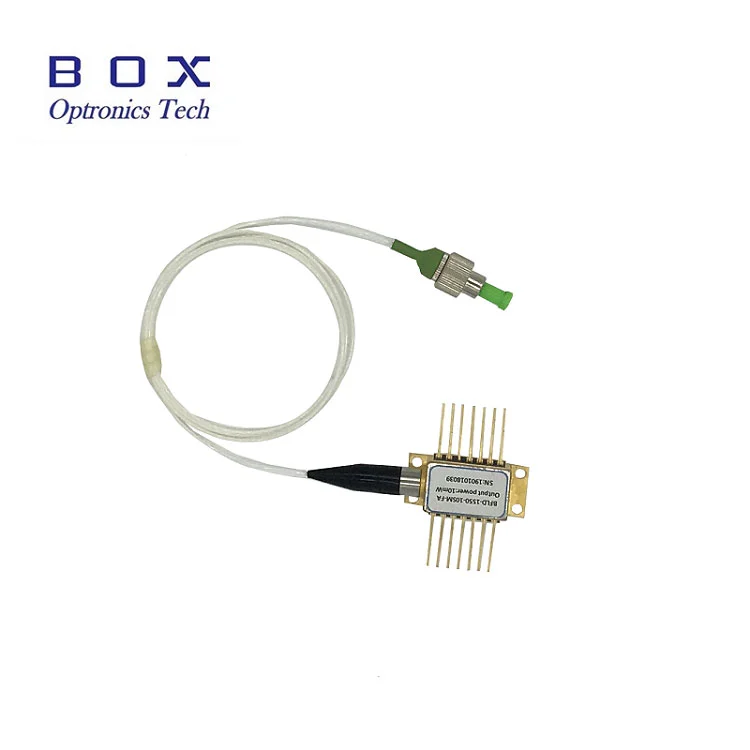

Smak laserowy 976 nm 700 MW Dioda znajduje się w pigtailu światłowodowej HI1060 w celu ustabilizowania długości fali. Ta 14pin BTF Laser Diode jest dostępna z zasilaniem wolnym wyjściowym do 700 MW. Maksymalny prąd do przodu wynosi <1200 mA. Dostępna jest pigtail z 900um luźną rurką lub tylko gołe błonnik.
● Bezprzewodowe zasilanie robocze do 700 MW;

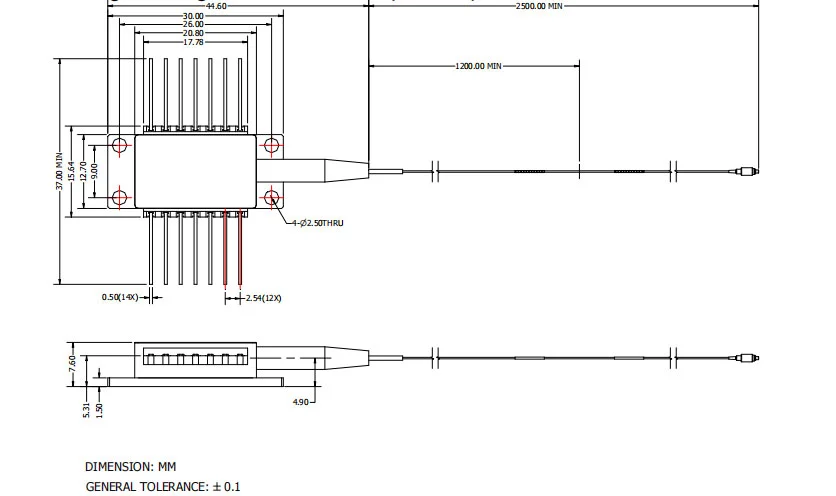

● Bez epoksydowy i 14-pinowy pakiet motyla bez strumienia z włóknem SM;
● Stabilizacja siatki Bragga Bragg;
● Dostępny wybór długości fali;

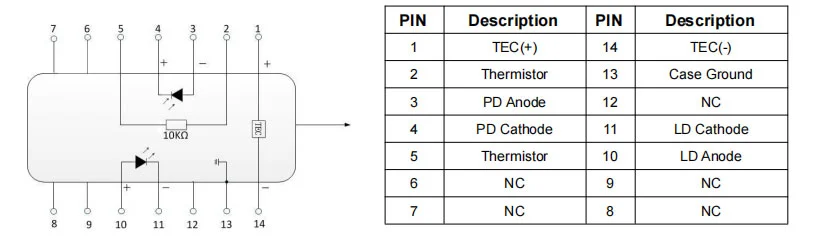

● Zintegrowana chłodnica termoelektryczna, termistor i dioda monitorująca.
● Gęsta multipleksowanie podziału długości fali (DWDM) Wzmacniacze włókien domieszkowanych Erbium (EDFA);
● Zmniejszone architektury EDFA o pojemności pompy;
● Prowinki telewizji kablowej o bardzo duże odległości (CATV) i bardzo wysoka rozkład liczby węzłów.
| Parametr | Symbol | Min. | Typ. | Max. | Jednostka | Notatki |
| Prąd progowy LD | Ith | - | 60 | 100 | mama | CW |
| Moc wyjściowa | Pf | - | - | 700 | MW | If (BOL) <1000MA |
| LD prąd do przodu | JEŚLI | - | 1100 | 1200 | mama | PF = moc znamionowa |
| Bezpłatna moc | PKINK | 450 | - | - | MW | > = 1,2*Moc znamionowa |
| Bezpłatny prąd | Ikink | > = 1.2*if (BOL) | mama | [1] | ||
| Napięcie do przodu | Vf | - | - | 2.5 | V | PF = moc znamionowa |
| Środkowa długość fali | LC | 973 | 974 | 975 | nm | Peak, PF = moc znamionowa |
| LC | 975 | 976 | 977 | |||
| Szczytowa obrót fali | △ λp/△ Tamb | - | - | 0.02 | NM/℃ | T: FBG TEMP. |
| Szerokość widma | △ λ | - | - | 1 | nm | RMS@-13DB |
| Stabilność spektrum | -0,5 | - | 0.5 | nm | PF = moc znamionowa, t = 60s | |
| Monitoruj reaktywność | SZCZEPIONKA | - | 8 | 20 | był / MW | VPD = 5 V, PF = moc znamionowa |
| Monitoruj stabilność reaktywności | - | - | 20% | - | @All Temperatura robocza | |
| Monitoruj ciemny prąd | ID | - | - | 50 | na | VPD = 5 V. |
| Prąd TEC | ITEC | - | - | 2 | A | Tcase = 75 ℃ |
| Napięcie TEC | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC Modyczne zużycie energii | P | - | - | 5 | W | Tcase = 75 ℃ |
| Stabilność mocy> 20 MW 10-20 MW 3,5-10 MW |
- | - | - |
0.2 0.5 1 |
db | Próbkowanie szczytowe, T = 60S, DC do 50 kHz, TC = 25 ℃ |
| Błąd śledzenia | . | -0,5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, odnoszący się [2] |
| Odporność na termistor | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor B stała | BTH | - | 3900 | - | k | TSTG = 25 ℃ |
Wszystkie produkty zostały przetestowane przed wysyłką;
Wszystkie produkty mają 1-3 lata gwarancji (po tym, jak okres gwarancji jakości zaczął pobierać odpowiednią opłatę za usługę konserwacyjną.)
Doceniamy Twoją działalność i oferujemy zasady zwrotu z pierwszych 7 dni. (7 dni po otrzymaniu pozycji);
Jeśli przedmioty, które kupujesz w naszym sklepie, nie mają doskonałej jakości, to znaczy nie działają elektronicznie dla specyfikacji producentów, po prostu zwróć je do zastępowania lub zwrotu;
Jeśli elementy są wadliwe, powiadom nas w ciągu 3 dni od dostawy;
Wszelkie elementy muszą zostać zwrócone w pierwotnym stanie, aby zakwalifikować się do zwrotu lub wymiany;
Kupujący jest odpowiedzialny za wszystkie poniesione koszty wysyłki.
P: Jaki typ złącza mogę wybrać?
A: FC/ APC; SC/ APC; Bez złącza ...
P: Czy dostępna jest luźna rurka?
Odp.: Optronics Box może zapewnić 900um luźną rurkę w celu ochrony włókien pigtail.
