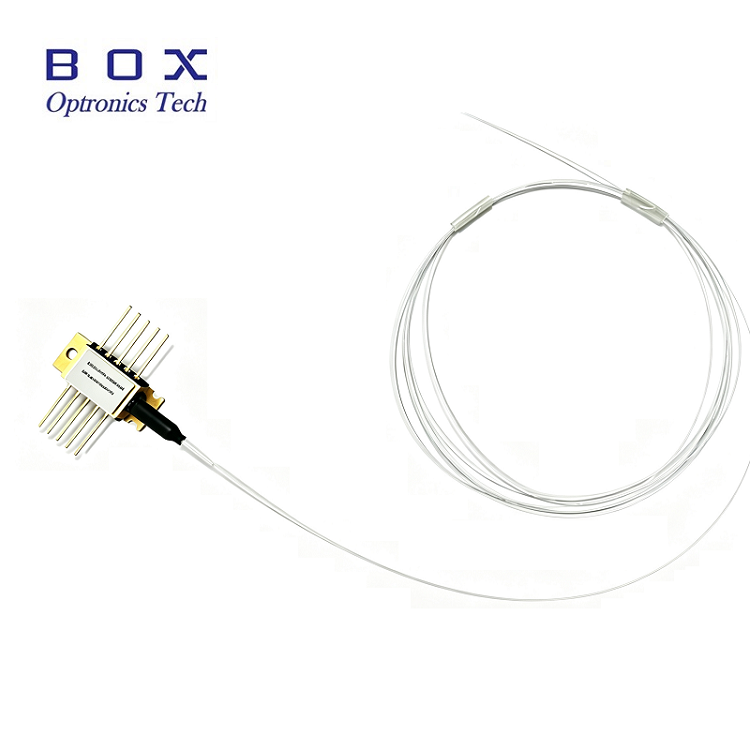

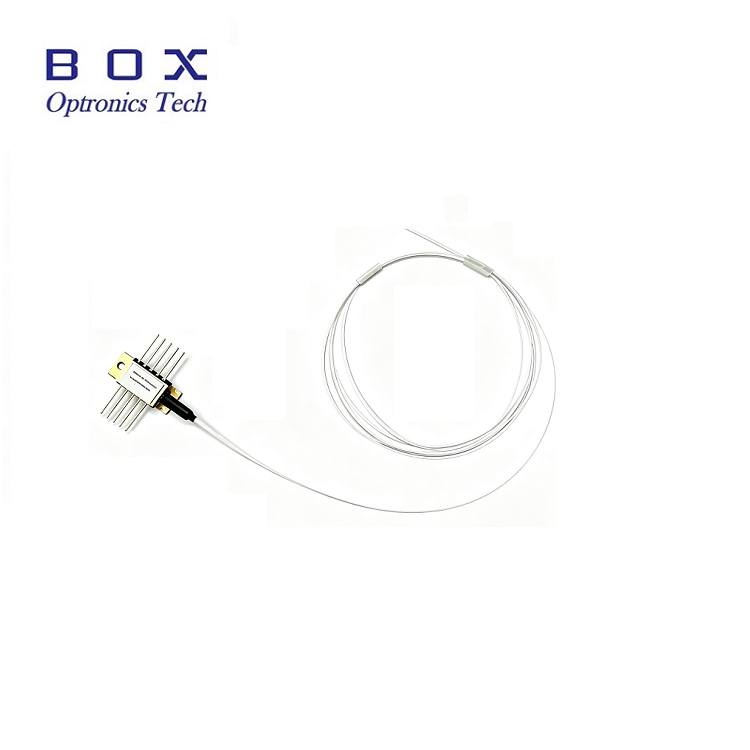

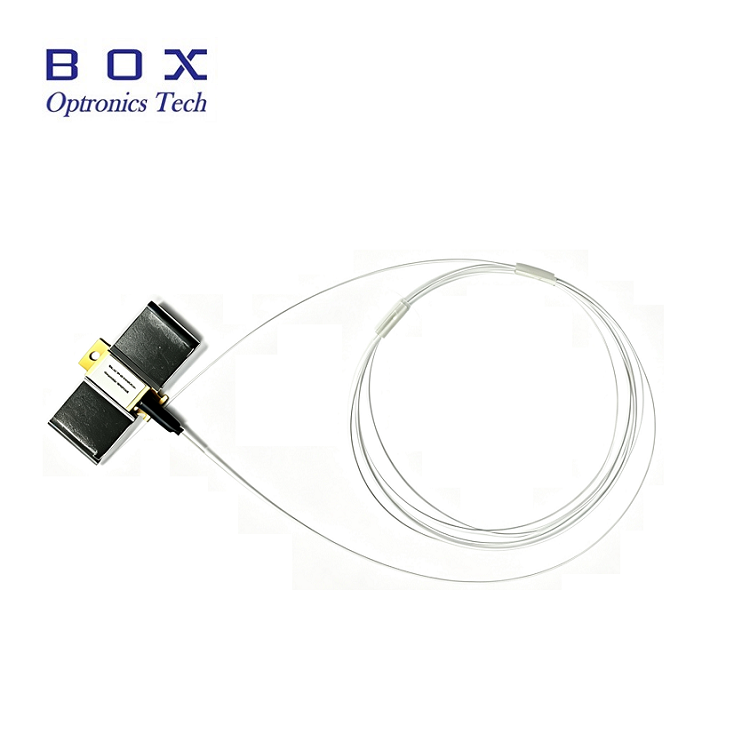

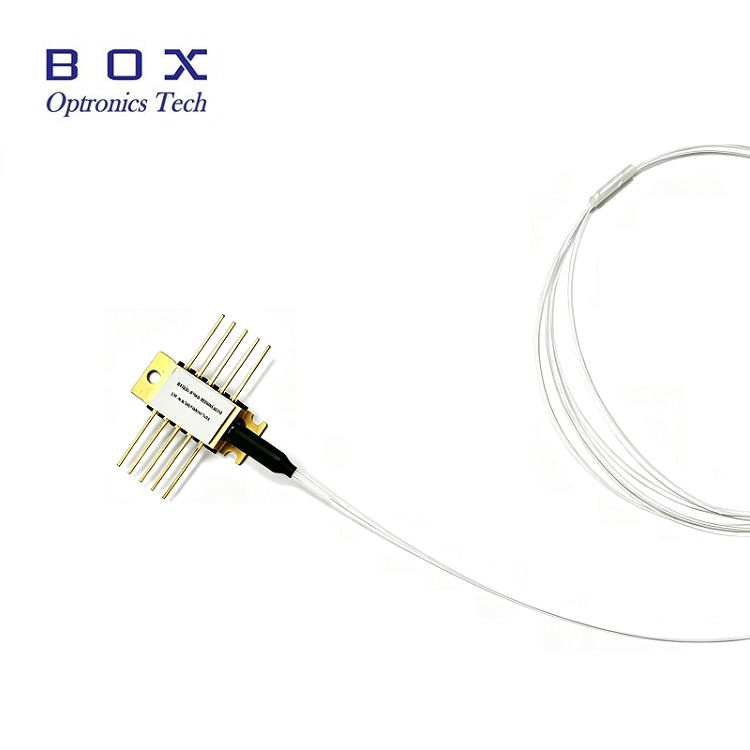

980nm 10-pinowy moduł diody laserowej chłodzonej pompą motylkową

Odkryj niezrównaną wydajność modułu diody laserowej pompy chłodzonej mini motylkiem 980 nm firmy Box Optronics – Twojego najlepszego rozwiązania do pompowania o dużej mocy i stabilnej długości fali w systemach DWDM EDFA i długodystansowych systemach CATV. Zaprojektowany z zaawansowaną stabilizacją FBG, ten hermetycznie zamknięty moduł blokuje emisję dokładnie na poziomie 974 nm lub 976 nm, zapewniając pozbawioną załamań moc wyjściową do 600 mW nawet przy zmiennej temperaturze i prądzie zasilania. Zintegrowany TEC, termistor i dioda monitorująca zapewniają wyjątkowy błąd śledzenia i stabilność zasilania, podczas gdy niezawierający żywic epoksydowych 10-pinowy pakiet motylkowy z włóknem SM/PM gwarantuje niezawodną i pozbawioną szumów pracę. Zaprojektowany dla integratorów systemów i inżynierów sieciowych wymagających bezkompromisowej kontroli widma i najwyższej dostępnej mocy, moduł ten zmniejsza liczbę pomp, zmniejsza złożoność chłodzenia i wydłuża żywotność wzmacniacza. Trust Box Optronics zapewnia zgodność z Telcordia GR-468 i dostosowany dobór długości fali – ponieważ każdy miliwat ma znaczenie w sieciach optycznych nowej generacji. Zamów teraz, aby ulepszyć swoją infrastrukturę dzięki sprawdzonej, gotowej do użycia technologii pompowania, która zapewnia stałą wydajność w temperaturach od -20°C do 75°C.

Wyślij zapytanie

Opis produktu

1. Opis produktu:

Moduł diody laserowej chłodzonej pompą motylkową z 10-pinowym złączem 980 nm jest hermetycznie zamknięty w 10-pinowej obudowie motylkowej niezawierającej epoksydów i topników i ma wbudowany termistor, chłodnicę termoelektryczną i diodę monitorującą.

Moduł diody laserowej chłodzonej małą motylkową pompką o długości 980 nm i 10 pinach wykorzystuje stabilizację FBG do „blokowania” długości fali emisji. Zapewnia pozbawione szumów widmo wąskopasmowe, nawet przy zmianach temperatury, prądu zasilania i sprzężenia optycznego. Wybór długości fali jest dostępny dla zastosowań, które wymagają najwyższej wydajności w zakresie kontroli widma przy najwyższych dostępnych mocach. Moduł ten spełnia opisane w Telcord m.in. wymagania GR-468-CORE.

2. Cechy produktu:

Moc robocza bez załamań 400 mW lub 600 mW;

Pakiet motylkowy 10-PIN ze włóknem SM Hi1060 lub PM980;

Stabilizacja siatki Bragga światłowodem, dostępny wybór długości fali;

Zintegrowana chłodnica termoelektryczna, termistor i dioda monitorująca.

3. Aplikacje:

Wzmacniacze światłowodowe z gęstym podziałem długości fali (DWDM) domieszkowane erbem (EDFA);

Architektury EDFA o zmniejszonej liczbie pomp;

Bardzo dalekosiężne łącza telewizji kablowej (CATV) i dystrybucja o bardzo dużej liczbie węzłów.

4. Absolutne maksymalne oceny:

Parametr	Symbol	Min.	Typ.	Maks.	Jednostka	Notatki
Temperatura obudowy operacyjnej	TCASE	-20	-	75	℃	-
Temperatura przechowywania	TSTG	-40	-	85	℃	2000 godzin
LD Prąd przewodzenia	JEŚLI	-	-	1100	mama	-
LD Prąd wsteczny	IR	-	-	10	uA	-
LD Napięcie wsteczne	VR	-	-	2	V	-
PD Prąd przewodzenia	IPD	-	-	-10	mama	-
PD Napięcie wsteczne	VPD	-	-	20	V	-
Prąd TEC	ITEC	-	-	2	A	-
Napięcie TEC	VTEC	-	-	3.0	V	-
Promień zgięcia włókna	-	30	-	-	mm	-
Wilgotność względna	PRAWA	0	-	95%	-	Bez kondensacji
Czas lutowania ołowiu	-	-	-	10	Drugi	260 ℃
Osiowa siła ciągnąca włókna	-	-	-	5	N	-
Siła uciągu po stronie włókna	-	-	-	2.5	N	-

5. Charakterystyka elektrooptyczna (temperatura lasera 25 ℃):

Parametry	Symbol	Min.	Typ.	Maks.	Jednostka	Notatki
LD Prąd progowy	TO		90	110	mama	CW
Moc wyjściowa	PF		400		mW	Jeśli(BOL)<900mA
Moc wyjściowa	PF		600		mW	Jeśli(BOL)<1000mA
LD Prąd przewodzenia	JEŚLI			1200	mama	PF=moc znamionowa
Załamana wolna moc	PKINK	700			mW	>= 1,2*Moc znamionowa
Prąd wolny od załamań	DZIAŁAM	>= 1,2*If(BOL)			mama	[ 1]
LD Napięcie przewodzenia	VF			2.5	V	PF=moc znamionowa
Środkowa długość fali	λC	973	974	975	nm	Szczyt,PF=moc znamionowa
Środkowa długość fali	λC	975	976	977	nm	Szczyt,PF=moc znamionowa
Szczytowe obracanie się długości fali	△λp/△Tamb			0.02	nm/℃	T: Temperatura FBG.
Szerokość widma	△λ			2	nm	RMS@-13dB
Stabilność widma		-0,5		0.5	nm	PF=Moc znamionowa,t=60s
Monitoruj responsywność	IM/PF		1	20	uA/mW	VPD=5V,PF=moc znamionowa
Monitoruj stabilność reakcji				20%		@Wszystkie temperatury robocze
Monitoruj ciemny prąd	ID			50	nA	VPD=5V
Prąd TEC	ITEC			1.5	A	TCASE = 75 ℃
Napięcie TEC	VTEC			3.0	V	TCASE = 75 ℃
TEC Modularny pobór mocy	P			5	W	TCASE = 75 ℃
Stabilność mocy >20 mW 10-20 mW 3,5-10 mW				0.20.51	dB	Szczyt do szczytu, t = 60 s, próbkowanie DC do 50 kHz, TC = 25 ℃
Błąd śledzenia	TE	-0,5		0.5	dB	TC=-5~75℃, w odniesieniu do [2]
Oporność termistora	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
Stała termistora B	BTH		3900		k	TSTG = 25 ℃

Uwagi:

[1] Prąd załamania definiuje się jako prąd, którego odchylenie światła od spadku prądu (dL/dI) od dopasowania liniowego przekracza +/-50%,Pkink>= 1,2*Moc znamionowa,Ikink>=If(BOL)*1,2

[2] Błąd śledzenia definiuje się dla danej temperatury obudowy, jest to zmiana mocy światłowodu przy stałym prądzie monitorującym, w stosunku do wartości zmierzonej w obudowie 25℃

6. Dane techniczne światłowodu:

Parametry	Opis
Typ włókna	Światłowód Hi1060 lub PM980
Typ warkocza	Gołe włókno
Długość warkocza	2,0 ± 0,2 m
Typ złącza	Bez

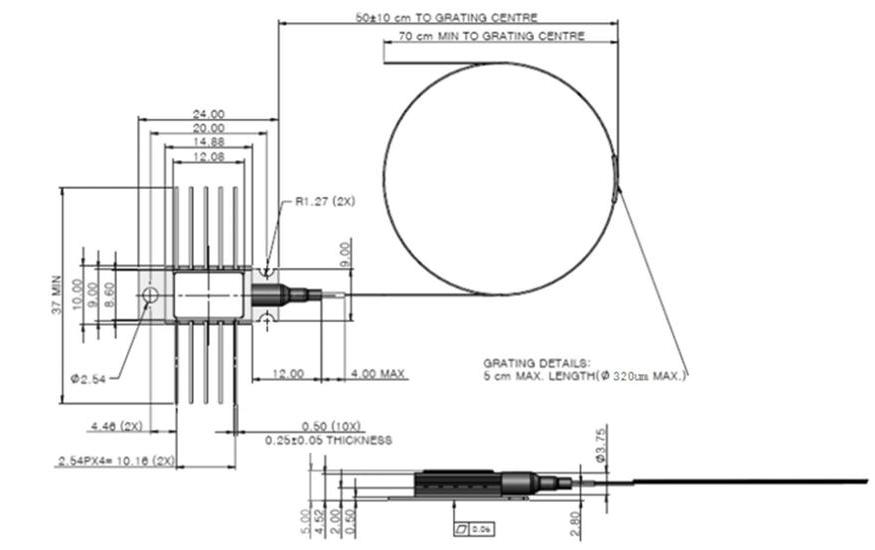

7. Rysunek opakowania i definicja PIN-OUT (jednostka: mm):

980nm 10pin mini butterfly cooled pump laser diode module

SZPILKA	Opis	SZPILKA	Opis
1	TEC(+)	10	TEC(-)
2	Termistor	9	Podstawa sprawy
3	PDAnode	8	NC
4	Katoda PD	7	Katoda LD
5	Termistor	6	Anoda LD

8. Informacje dotyczące zamówienia:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Długość fali	Moc wyjściowa	Typ włókna	Pakiet	Typ złącza	Luźna rurka
PompaLaser	974: 974 nm 976: 976 nm	4H: 400 mW 6H: 600 mW	SM: Tryb pojedynczy PM: Utrzymanie polaryzacji	-H: 10PINNull: 14PIN	FA: FC/APCSA: SC/APCN0: Zero	Null: Gołe włókno 1: Luźna tuba
