W dziedzinie komunikacji optycznej niezastąpioną rolę odgrywa zmienny tłumik optyczny (VOA). Jako kluczowy element regulacji mocy optycznej, VOA nie tylko gwarantuje stabilną transmisję sygnałów optycznych, ale także poprawia ogólną wydajność systemu.
Zmienny tłumik optyczny to pasywne urządzenie optyczne zaprojektowane w celu uzyskania kontrolowanego tłumienia mocy optycznej. Precyzyjnie dostosowuje energię sygnałów optycznych do wymagań różnych scenariuszy zastosowań. VOA dzielą się głównie na dwie kategorie: mechaniczne zmienne tłumiki optyczne (MVOA) i elektryczne zmienne tłumiki optyczne (EVOA). MVOA realizują tłumienie mocy optycznej poprzez ręczną regulację, podczas gdy EVOA zmieniają poziomy tłumienia poprzez zastosowanie sterujących sygnałów elektrycznych, charakteryzując się doskonałą dokładnością i elastycznością regulacji.
VOA wykorzystują szeroką gamę mechanizmów roboczych, obejmujących głównie mechanizmy mechaniczne, magnetooptyczne, ciekłokrystaliczne, MEMS (system mikroelektromechaniczny), termooptyczne i akustooptyczne.
1. Typ mechaniczny: Moc optyczna na ścieżce światła jest regulowana poprzez przesuwanie elementów blokujących światło, takich jak arkusze lub stożki. Konstrukcja ta charakteryzuje się prostą konstrukcją, a jednocześnie stosunkowo niską dokładnością regulacji i elastycznością.
2. Typ magnetooptyczny: Tłumienie energii świetlnej realizowane jest poprzez wykorzystanie zmian właściwości optycznych substancji pod wpływem pola magnetycznego, a mianowicie efektu rotacji magnetooptycznej. Ten typ zapewnia wysoką precyzję i stabilność, ale wiąże się z wyższymi kosztami.
3. Typ ciekłokrystaliczny: W oparciu o efekt dwójłomności wynikający z anizotropii współczynnika załamania światła ciekłych kryształów, zewnętrzne pole elektryczne jest stosowane w celu zmiany orientacji cząsteczek ciekłego kryształu, dostosowując w ten sposób przepuszczalność światła. Ciekłokrystaliczne VOA charakteryzują się dużą szybkością reakcji i szerokim zakresem tłumienia.
4. Typ MEMS: Mikrolustra wykonane w technologii mikroelektromechanicznej są przechylane pod wpływem siły elektrostatycznej w celu regulacji intensywności odbitego światła. MEMS VOA charakteryzują się małymi rozmiarami, lekkością i wysokim stopniem integracji.
5. Typ termooptyczny: Poziomy tłumienia są modulowane poprzez zmiany właściwości optycznych materiału (np. współczynnika załamania światła) pod wpływem pól temperatury. Termoptyczne VOA mają prostą konstrukcję i niski koszt, ale charakteryzują się niską szybkością reakcji.
6. Typ akustooptyczny: Fale ultradźwiękowe generują okresowe naprężenia wewnątrz kryształów akustooptycznych, wywołując okresowe wahania współczynnika załamania światła w celu modulowania wiązek światła. Akustooptyczne VOA oferują dużą prędkość dostrajania i doskonałą stabilność.
VOA są szeroko stosowane w komunikacji optycznej, czujnikach światłowodowych, instrumentach optycznych i innych dziedzinach.
1. Komunikacja optyczna: Zrównoważ intensywność sygnałów optycznych w różnych kanałach, aby utrzymać stałą jakość sygnału; dostosować moc sygnału optycznego, aby dostosować się do różnych odległości transmisji i specyfikacji odbiornika.
2. Wykrywanie światłowodowe: Symulacja intensywności sygnału optycznego w różnych warunkach środowiskowych w celu przetestowania i sprawdzenia wydajności i niezawodności systemu.
3. Przyrządy optyczne: stosowane w urządzeniach laserowych, licznikach fotonów, spektrometrach, mikroskopach optycznych i innym sprzęcie do kontrolowania intensywności i strumienia sygnału optycznego w celu uzyskania dokładnych wyników pomiarów.
| Rzeczy | Parametry | Jednostka |
|---|---|---|
| Roboczy zakres długości fali | Zespół O/pasmo C/pasmo L/pełne pasmo/inne | nm |
| Typ tłumienia | Jasne lub ciemne | - |
| Zakres tłumienia | ≥15/20/30/40 | dB |
| Utrata wtrąceniowa | ≤0,7 | dB |
| Rozdzielczość tłumienia | Ciągły | dB |
| Strata zwrotu | ≥45 | dB |
| Typ włókna | SMF-28e | - |
| Czas reakcji (10-90% mocy optycznej) | ≤5 | SM |
| Napięcie jazdy | 5/6,5 | V |
| Moc napędowa | ≤5 | mW |
| Strata zależna od polaryzacji | ≤0,2@10dB, ≤0,5@<20dB przyt. | dB |
| Strata zależna od długości fali | ≤0,6 @ 10 dB, ≤1,0 @ <20 dB w zakresie 20 nm | dB |
| Maksymalna moc optyczna | ≤500 | mW |
| Temperatura pracy | -0~+70 | °C |
| Temperatura przechowywania | -40~+85 | °C |
| Typ złącza | Dostosowane | - |

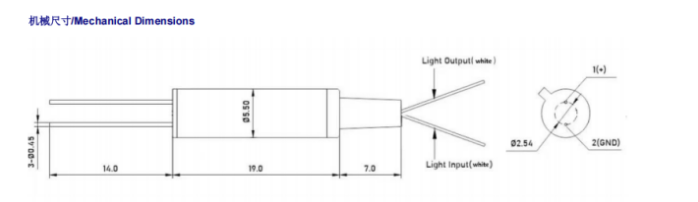

| Rozmiar opakowania | Φ5,5xL19 | mm |
| Parametr | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Typ (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Długość fali (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Zakres tłumienia (dB) | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 |
| Oryginalna strata (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Strata powrotu (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Typ włókna | SMF-28e | SMF-28e | SMF-28e | 50/125 lub 62,5/125 mm |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

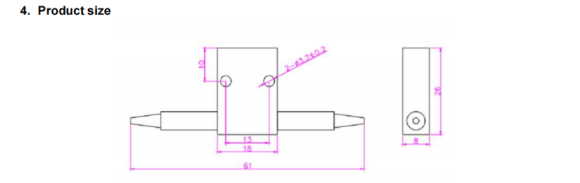

| Wymiar (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Temperatura robocza (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Temperatura przechowywania (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
