Stabilizowane lasery pompowe FBG

Box Optronics Fibre-Bragg-Grating FBG Stabilizowane lasery pompowe to kompaktowe diody laserowe przeznaczone do stosowania jako lasery pompujące. Pakiety motylkowe zawierają zintegrowaną chłodnicę termoelektryczną (TEC) i termistor. Obszar światłowodu oznaczony parą czarnych pasków zawiera siatkę wyrytą we włóknie, która działa jak reflektor Bragga, przekazując sprzężenie zwrotne do lasera. Stabilizowana konstrukcja FBG zapewnia wyjście, które jest poszerzone spektralnie przez tryby satelitarne. Laser stabilizowany FBG nie jest pojedynczym laserem działającym w trybie podłużnym; podczas gdy jest ustabilizowany pod względem częstotliwości, krzywa wzmocnienia będzie zawierać wiele różnych trybów. Dodatkowo te siatki Bragga są stosunkowo niewrażliwe na temperaturę (<0,02 nm/°C). Należy zauważyć, że w przypadku lasera typu pigtailed SM wywołana naprężeniem dwójłomność na włóknie może zmienić widmo wyjściowe diody laserowej. Ze względu na właściwości włókna, lasery z pigtailami PM nie zostaną naruszone. Jest szeroko stosowany w systemie DWDM, EDFA i CATV.

Box Optronics zapewnia wiele opcji w stabilizowanych laserach pompowych FBG, mamy 974nm 976nm 200mW 400mW 600mW dioda laserowa z pompą 14-pinową motylkową z włóknem Hi1060 SM lub włóknem PM Stabilizowane lasery pompowe FBG 976 nm wytwarzają stabilną moc wyjściową ‰¥600 mW przy pigtail światłowodowy jednomodowy lub między 100 a 700 mW z pigtailem światłowodowym utrzymującym polaryzację. Dzięki szerokości pasma spektralnego <1 nm, doskonale nadają się do pompowania rdzenia włókien domieszkowanych erbem, takich jak wzmacniacze światłowodowe domieszkowane erbem, oscylatory z synchronizacją modów i lasery CW.

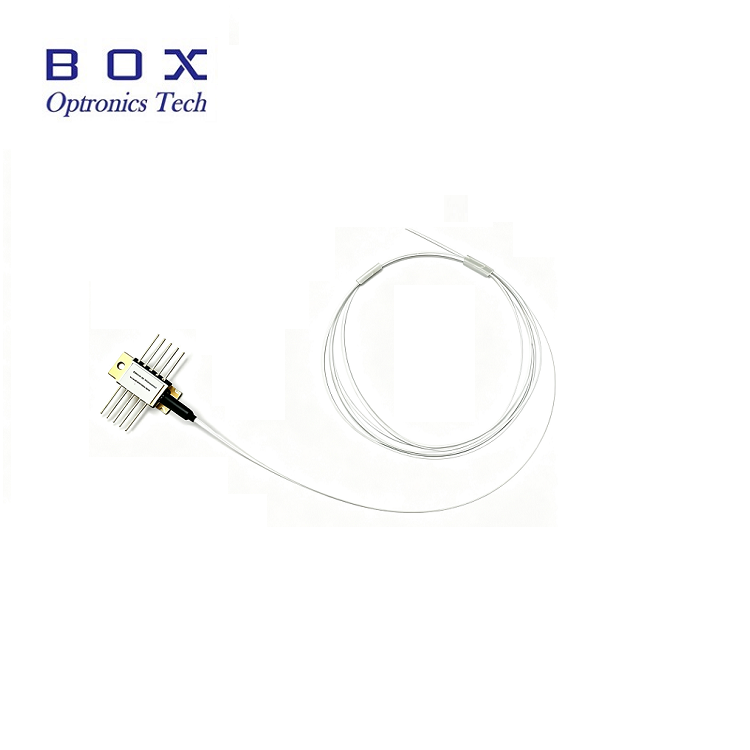

Stabilizowane lasery pompowe FBG 980 nm wykorzystują płaską konstrukcję z chipem na podnośnej. Chip o dużej mocy jest hermetycznie zamknięty w 14-pinowej obudowie motylkowej bez żywic epoksydowych i bez topników oraz wyposażony w termistor, chłodnicę termoelektryczną i diodę monitorującą. Moduł pompy 980 nm wykorzystuje stabilizację FBG do „zablokowania” długości fali emisji. Zapewnia wolne od szumów widmo wąskopasmowe, nawet przy zmianach temperatury, prądu napędu i optycznego sprzężenia zwrotnego. Wybór długości fali jest dostępny dla aplikacji, które wymagają najwyższej wydajności w zakresie kontroli widma przy najwyższych dostępnych mocach. Moduł ten spełnia wymagania opisane w wymaganiach Telcordia GR-468-CORE.
